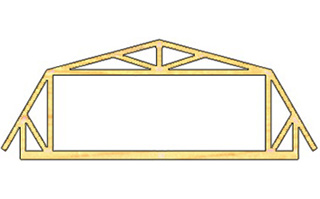

Tyyppi 9: Mansardiristikko

Mansardirakenteet soveltuvat niin uudis- kuin korjausrakentamiseenkin.

Ristikon alapaarteen pituus : 5-11 metriä.

Ristikkojako (k-jako): Tapauskohtainen ( 900 mm / 1200 mm).

Ristikon tukikorkeus: Yleensä 900-1500mm.

Ristikon tuennat: Päistään tuettu. Alapaarteella oltava välituet, joiden keskinäinen etäisyys enintään n. 4.5m. Ulokkeita ei voi olla.

Lumi- ja erikoiskuormat tarkastetaan aina paikkakunta- ja tapauskohtaisesti.

Mahdolliset kinostuskuormat määrittää kohteen päärakennesuunnittelija.

Erikoisehtoja: Mansardiristikoiden väliin asennetaan yleensä vähintään yksi välipalkki/ ristikkoväli. Välipalkki on samanmittainen ristikoiden alapaarteiden kanssa.

Mansardiristikot (h>3100 mm) toimitetaan lähes poikkeuksetta harjaosa irrallaan -kiinnitys työmaalla suunnitelmissa olevan ohjeen mukaan.

Porrasaukkojen kohdat sekä ns. kattolyhdyt vaativat yleensä kahden tai kolmen mansardiristikon asentamista rinnan. Loppu toteutetaan paikalla rakentaen.

Epäsymmetrisen mansardiristikon käyttöä tulisi välttää. Epäsymmetrinen ristikko tai katkaistu ristikon alapaarre vaatii aina rakenteellisen vaakatuen, mikä on usein huono rakenneratkaisu. Huomattavasti parempi ratkaisu on välituen (ns. kurkihirren) asentaminen ristikon yläosaan.
